Más tensión nominal, mayor ripple y menos componentes en buses de alta tensión
En diseños de electrónica de potencia donde el bus DC supera los 800 V o incluso los 1000 V, la arquitectura del banco de condensadores condiciona directamente la fiabilidad, el espacio en PCB y el coste del sistema. La ampliación de la serie 193 PUR-SI de Vishay BCcomponents responde precisamente a esta necesidad: condensadores electrolíticos de aluminio snap-in que ahora alcanzan tensiones nominales de 550 V y 600 V, permitiendo simplificar topologías tradicionales basadas en múltiples dispositivos en serie.

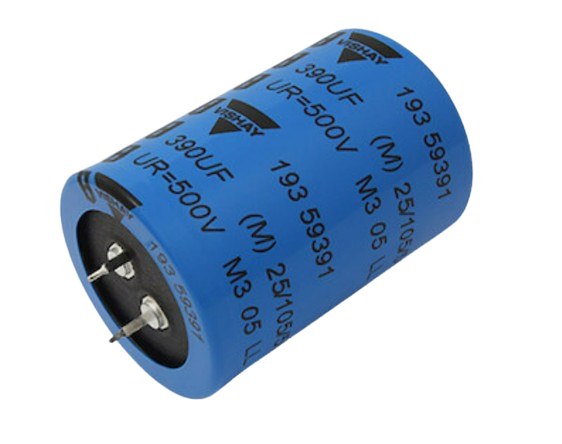

Condensadores electrolíticos snap-in de hasta 600 V para DC-Link de larga vida útil: serie 193 PUR-SI de Vishay Intertechnology
La serie 193 PUR-SI amplía su rango de tensión desde los clásicos 400 – 450 V hasta 500 – 600 V, con capacitancias comprendidas entre 47 µF y 820 µF. Estos condensadores ofrecen una vida útil especificada de 5000 horas a +105 °C y están diseñados para aplicaciones 24/7 con más de 25 años de operación a 60 °C.
Uno de los puntos diferenciales es su capacidad de ripple current, hasta un 30 % superior frente a soluciones estándar en encapsulados equivalentes, alcanzando valores de hasta 3,27 A. Esto resulta clave en convertidores de alta potencia con corrientes de conmutación exigentes.
Disponibles en 25 tamaños compactos (desde 22 × 25 mm hasta 35 × 60 mm), incorporan versión snap-in de 3 pines con polaridad guiada para mejorar la estabilidad mecánica en PCB. Son dispositivos polarizados con electrolito no sólido, encapsulados en carcasa cilíndrica de aluminio con sleeve aislante azul, conformes a IEC 60384-4 / EN130300 y categoría climática hasta 105 °C.
Aplicaciones y beneficios reales en el diseño
Tradicionalmente, para manejar tensiones de bus DC de hasta 1100 V, los diseñadores empleaban tres condensadores de 400 – 450 V en serie junto con resistencias de balanceo. Esta solución incrementa la complejidad, ocupa espacio y añade posibles puntos de fallo.
Con tensiones nominales de hasta 600 V, la serie 193 PUR-SI permite reducir el número de componentes en serie y eliminar circuitos de equilibrado, simplificando el diseño, reduciendo la BOM y liberando espacio en placa. Además, el mayor margen de tensión (voltage headroom) mejora la fiabilidad global y extiende la vida operativa del sistema.
Estas características lo hacen especialmente relevante para inversores solares (PV), drives industriales y control de motores, fuentes conmutadas (SMPS), Sistemas UPS, equipos de soldadura y corte, climatización industrial, BMS y cargadores en entornos e-mobility.
En aplicaciones de filtrado DC-Link, smoothing o buffering, la combinación de alto ripple, larga vida y tamaño compacto permite optimizar densidad de potencia sin penalizar fiabilidad.
RC Microelectrónica es distribuidor oficial de Vishay para España y Portugal
En RC Microelectrónica ayudamos a nuestros clientes a seleccionar la solución de filtrado óptima para cada arquitectura de potencia. Si estás rediseñando tu bus DC o necesitas mejorar fiabilidad y reducir componentes en serie, nuestro equipo técnico puede analizar tu aplicación y proponerte la referencia más adecuada para tu proyecto.
