Protección para sistemas de baterías de alta potencia: el reto de la seguridad y la densidad energética
Los sistemas basados en baterías de ion-litio requieren soluciones de protección capaces de responder a distintas condiciones de funcionamiento sin comprometer el diseño del conjunto. En aplicaciones como herramientas eléctricas, sistemas de almacenamiento de energía, UPS, e-bikes, e-scooters o vehículos AGV alimentados por batería, la protección frente a sobrecorrientes debe integrarse además en diseños compactos y de alta densidad de potencia. La familia STTP 9550 de Schurter está desarrollada precisamente para este tipo de aplicaciones.

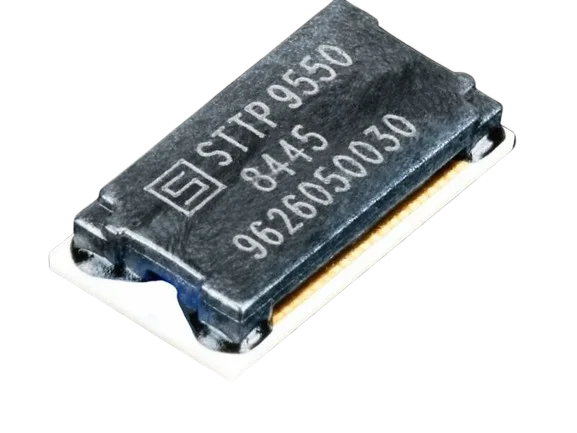

Schurter STTP 9550: fusibles de tres terminales para protección de baterías
Los STTP 9550 son fusibles de tres terminales que combinan la protección convencional frente a sobrecorrientes con una función de protección contra sobrecarga activada mediante un terminal de disparo. Esta activación controlada permite desconectar las rutas de carga y descarga en condiciones críticas, incluso ante un fallo del circuito integrado de protección o de los FET. Los terminales chapados en oro proporcionan una resistencia de contacto baja y estable, alta integridad de señal y resistencia a la corrosión.
La familia ofrece versiones de 30, 45, 60 y 75 A, con una tensión máxima de 100 VDC y configuraciones para baterías de 1 a 24 celdas en serie, según la referencia. El formato compacto de 9,5 × 5,0 × 1,9 mm facilita su integración en diseños de alta densidad de potencia.
Aplicaciones del STTP 9550: herramientas eléctricas, UPS, e-bikes, e-scooters y AGVs
La STTP 9550 está orientada a sistemas de baterías de alta potencia y aplicaciones industriales y de movilidad, incluyendo herramientas eléctricas e inalámbricas, aspiradores, UPS, e-bikes, e-scooters, AGVs alimentados por batería y vehículos todoterreno. Además de su resistencia a la corrosión y su baja resistencia de contacto, el componente está diseñado para soportar los requisitos de miniaturización y alta densidad de potencia. Cuenta con aprobación UL y está diseñado para arquitecturas de protección redundantes.
RC Microelectrónica, distribuidor oficial de Schurter para España y Portugal
Para los equipos de ingeniería que buscan una solución compacta de protección para baterías, la familia STTP 9550 aporta una combinación de protección frente a sobrecorrientes y activación controlada mediante tercer terminal. En RC Microelectrónica somos distribuidores oficiales de Schurter para España y Portugal. Si necesitas seleccionar la referencia adecuada, revisar las variantes disponibles o valorar su integración en tu aplicación, nuestro equipo puede ayudarte con el soporte técnico y comercial necesario.
