SCHURTER 4763: salida IEC combinada F/J con Light Pipes integrados para PDUs inteligentes y sistemas UPS
Control de movimiento de alta precisión con los sensores miniaturizados de Bogen Magnetics
Estado visual y ahorro de espacio: un reto creciente en PDUs y equipos de distribución de energía
La creciente demanda de equipos de distribución de energía más compactos, conectados y fáciles de supervisar está impulsando nuevas necesidades de diseño. Esto ocurre especialmente en aplicaciones como PDUs inteligentes, UPS e infraestructuras para tecnologías de la información. En este contexto, la integración de sistemas de indicación visual se ha convertido en un requisito habitual para muchos desarrollos. El gran reto es lograrlo sin aumentar la complejidad mecánica ni el espacio ocupado en el panel.

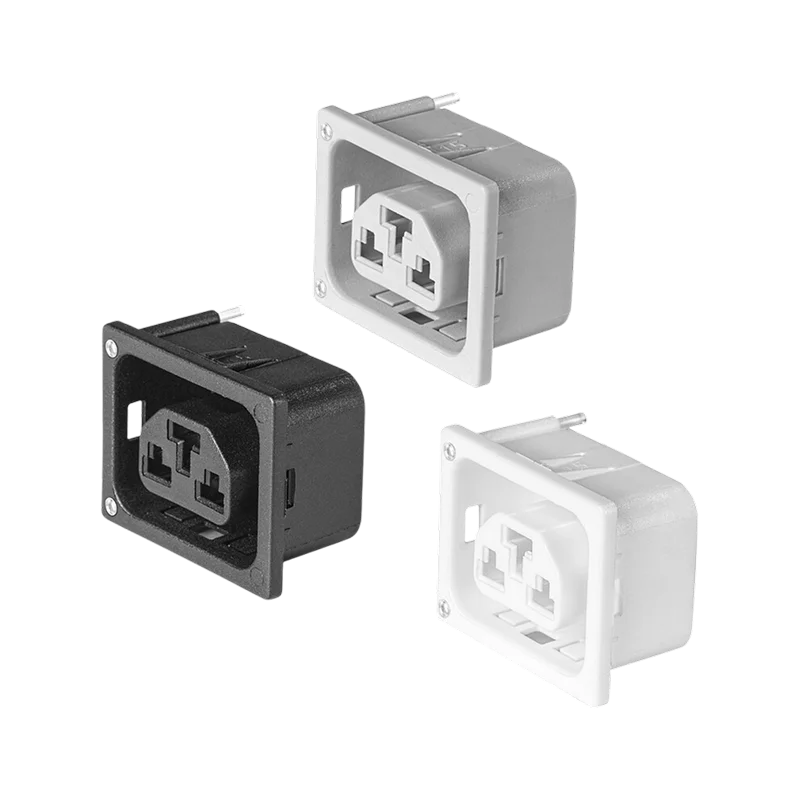

Para responder a esta necesidad, SCHURTER presenta la serie 4763. Se trata de una salida IEC combinada tipo F/J que integra Light Pipes preensamblados. Su función es ofrecer indicación de estado directamente en el punto de conexión de alimentación. Este diseño está orientado especialmente a aplicaciones de distribución eléctrica. En ellas, la visibilidad del estado operativo y la optimización del espacio disponible son factores clave.
Una solución IEC F/J preparada para montaje en PCB y señalización integrada
La serie 4763 es una salida IEC tipo F/J para montaje frontal mediante sistema snap-in y conexión directa sobre PCB. Está diseñada para aplicaciones de Clase I y admite corrientes de hasta 16 A a 250 VAC según IEC y hasta 20 A a 250 VAC según UL/CSA. El dispositivo trabaja en un rango de temperatura de funcionamiento de -25 °C a +70 °C e incorpora protección IP20 en la parte frontal.
Uno de sus elementos diferenciales es la integración de hasta cuatro Light Pipes, permitiendo una indicación visual clara del estado del sistema sin necesidad de añadir componentes externos adicionales en el frontal del equipo. La serie está disponible con diferentes configuraciones de Light Pipes o incluso sin ellos, y dispone de versiones compatibles con sistemas de retención de cable V-Lock, P-Lock y TwyLock en las variantes de tipo J. El cuerpo está fabricado en material termoplástico UL94 V-0 y se ofrece en acabados negro, gris y blanco.
Diseñado para PDUs inteligentes, UPS y equipos de infraestructura TIC
La integración de Light Pipes directamente en la salida de alimentación aporta ventajas especialmente relevantes en aplicaciones de distribución energética inteligente. En las PDUs y los sistemas UPS, los ingenieros pueden implementar indicaciones visuales de estado asociadas a cada toma de corriente. De este modo, las tareas de supervisión y mantenimiento resultan más sencillas.
Además, la compatibilidad con aplicaciones que cumplen las normativas IEC/UL 62368-1 amplía sus posibilidades de uso. Esta norma se aplica a equipos de audio, vídeo, tecnologías de la información y comunicaciones. Asimismo, el producto también es compatible con IEC 60335-1, destinada a electrodomésticos y equipos similares.
Por otro lado, la combinación de montaje sobre PCB, diseño compacto e indicación visual integrada ofrece ventajas adicionales. Gracias a estas características, es posible reducir el número de componentes necesarios en el frontal del equipo. En consecuencia, se consiguen diseños más eficientes, ordenados y fáciles de integrar.
Disponible a través de RC Microelectrónica para nuevos desarrollos y proyectos industriales
Si estás desarrollando una PDU inteligente, un sistema UPS o cualquier equipo que requiera una distribución de energía fiable con indicación visual integrada, la serie SCHURTER 4763 puede ayudarte a simplificar la arquitectura del sistema y optimizar el espacio disponible en el diseño. En RC Microelectrónica ponemos a tu disposición soporte técnico especializado, información de producto y acceso a la gama de soluciones de conectividad y distribución de energía de SCHURTER para proyectos industriales, infraestructura TIC y electrónica profesional.
