Nuevos rectificadores estándar Vishay en encapsulado Power DFN6546A: más corriente, menor perfil y mejor rendimiento térmico
Control de movimiento de alta precisión con los sensores miniaturizados de Bogen Magnetics
Más densidad de potencia y eficiencia para los diseños electrónicos actuales
La tendencia hacia equipos cada vez más compactos está obligando a los ingenieros electrónicos a optimizar al máximo el espacio disponible en PCB sin comprometer la robustez eléctrica o térmica. En aplicaciones de protección de polaridad, protección rail-to-rail y conversión de potencia, encontrar componentes capaces de soportar corrientes elevadas en formatos de reducido tamaño sigue siendo uno de los principales retos. En este contexto, Vishay Intertechnology presenta sus nuevas series de rectificadores estándar SE50N6x, SE80N6x, SE100N6x y SE120N6x, los primeros dispositivos de este tipo de la industria en encapsulado Power DFN6546A con perfil ultrabajo de 0,88 mm y terminales con flancos humectables. Gracias a esta nueva construcción, estos dispositivos ofrecen corrientes de hasta 12 A, mejor comportamiento térmico y capacidad de corriente de descarga de hasta 320 A.
Rectificadores estándar con encapsulado DFN6546A y corrientes de hasta 12 A

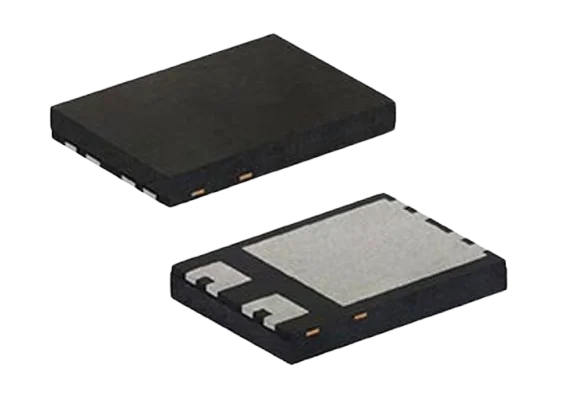

Las nuevas series de rectificadores de Vishay, incorporan un encapsulado DFN6546A de 6,5 mm x 4,6 mm con una altura típica de tan solo 0,88 mm, lo que permite aprovechar mejor el espacio disponible en placa. Están disponibles con tensiones inversas máximas de 200 V, 400 V y 600 V, y corrientes medias rectificadas de 5 A, 8 A, 10 A y 12 A según la referencia. Entre sus características destacan una caída de tensión directa reducida de hasta 0,77 V, corriente de fuga inversa típica inferior a 0,1 µA y rango de temperatura de funcionamiento de -55 °C a +175 °C. Además, cuentan con diseño de unión planar de óxido, compatibilidad ESD según IEC 61000-4-2 en modo descarga por aire, versiones cualificadas AEC-Q101, nivel de sensibilidad a la humedad MSL 1 y cumplimiento RoHS.
Ventajas para protección de potencia en aplicaciones industriales, comerciales y automoción
Estos rectificadores han sido desarrollados para aplicaciones de protección de polaridad de línea de alimentación y protección rail-to-rail. Además, están diseñados para entornos comerciales, industriales y de automoción. Su construcción avanzada y la tecnología de colocación del chip permiten aumentar el contenido de cobre. Esto también facilita el uso de chips de mayor tamaño, favoreciendo una mejor disipación térmica y mayores capacidades de corriente.
Frente a soluciones equivalentes en encapsulado SMPC (TO-277A) con la misma huella, las nuevas series ofrecen un perfil un 10 % menor. Además, proporcionan corrientes nominales un 20 % superiores. Por otro lado, la baja tensión directa contribuye a reducir las pérdidas de potencia y mejorar la eficiencia global del sistema. Los terminales con flancos humectables permiten realizar la inspección óptica automática (AOI). De este modo, se elimina la necesidad de utilizar inspección mediante rayos X durante los procesos de fabricación.
Disponibles a través de RC Microelectrónica para nuevos desarrollos y producción
Si trabajas en el diseño de equipos industriales, sistemas de automoción o aplicaciones de protección de potencia, las nuevas series SE50N6x, SE80N6x, SE100N6x y SE120N6x de Vishay son una alternativa a tener en cuenta. Su reducido tamaño, capacidad de corriente y gestión térmica las hacen especialmente adecuadas para aplicaciones donde el espacio es limitado.
En RC Microelectrónica podemos ayudarte a seleccionar la referencia más adecuada para tu proyecto. También podemos proporcionarte soporte técnico y disponibilidad durante las fases de desarrollo y producción.
