Nuevos rectificadores de 1 A, 2 A y 3 A optimizados para minimizar pérdidas de conmutación en aplicaciones de alta densidad y tensión.

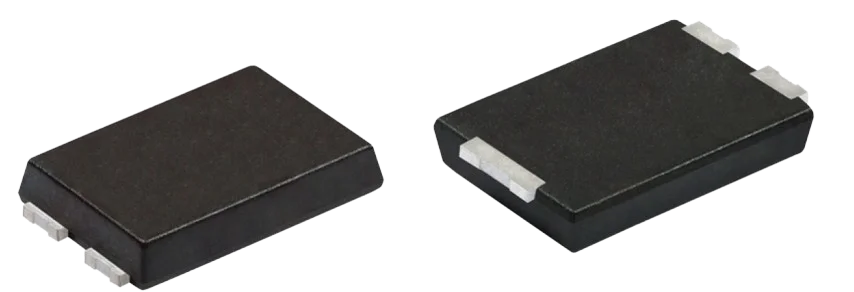

En el diseño de etapas de potencia compactas, la gestión térmica y la reducción de las pérdidas de conmutación son desafíos críticos. Para responder a estas necesidades, Vishay ha lanzado su nueva serie de rectificadores hiperrápidos FRED Pt® Gen 7 de 1200 V. Estos componentes, presentados en el encapsulado SMPC HV de perfil bajo, integran tecnologías de estructura planar y control de vida útil mediante dopaje de platino para garantizar fiabilidad en condiciones operativas exigentes.
Características técnicas y rendimiento de la serie Gen 7
La nueva gama abarca dispositivos con corrientes directas de 1 A, 2 A y 3 A, todos con una tensión inversa repetitiva de 1200 V. Su diseño está enfocado en optimizar el balance entre la caída de tensión directa y el tiempo de recuperación inversa.
- Rendimiento Dinámico: Los dispositivos logran tiempos de recuperación hiperrápidos, con valores típicos de 50 ns y una carga de recuperación inversa reducida hasta 105 nC. Esta optimización de la carga eléctrica almacenada minimiza las pérdidas durante la conmutación y la disipación de potencia, permitiendo una operación mucho más eficiente.
- Encapsulado SMPC HV: Con unas dimensiones de 4,3 mm x 6,5 mm y un perfil de 1,1 mm, es compatible con el diseño de placa (footprint) del TO-277A. Destaca por ofrecer una distancia de fuga (creepage) mínima de 5,4 mm y un índice de seguimiento comparativo mayor o igual a 600 (Material Group 1), facilitando su uso en aplicaciones de alta tensión.
- Operación Térmica: Soportan una temperatura de unión operativa máxima de +175 °C, asegurando robustez en condiciones de alta temperatura.
Aplicaciones y beneficios en sistemas de potencia
Gracias a su baja capacitancia de unión (desde 7,25 pF a 4 V, 1 MHz) y su estructura optimizada, estos rectificadores son idóneos para etapas de alta frecuencia y densidad.
Los diseñadores pueden integrar estos componentes como:
- Diodos de sujeción, amortiguación y de paso libre en fuentes de alimentación auxiliares tipo flyback.
- Funciones de arranque y protección de desaturación para drivers de IGBT y MOSFETs de alta tensión.
- Rectificadores de alta frecuencia en circuitos Cuk y SEPIC para aplicaciones de iluminación LED.
El uso de estas versiones permite mejorar la eficiencia del sistema sin incrementar el tamaño del diseño, manteniendo un alto nivel de fiabilidad debido a su construcción planar. Además, existen versiones con calificación AEC-Q101 disponibles para aplicaciones que requieren mayores niveles de exigencia.
Soporte técnico y disponibilidad en RC Microelectrónica
Como distribuidores oficiales de Vishay en España y Portugal, en RC Microelectrónica tenemos acceso directo a los recursos técnicos y muestras de esta nueva serie FRED Pt® Gen 7. Si te encuentras trabajando en el diseño de fuentes de alimentación de alta tensión, inversores o sistemas de accionamiento industrial y necesitas asesoramiento técnico, ponte en contacto con nuestro equipo de ingeniería para revisar los detalles de implementación o solicitar muestras para tus prototipos.
